Trắc đạc trong xây dựng là công đoạn kỹ thuật nền tảng, quyết định trực tiếp đến độ chính xác về mặt hình học, tính ổn định kết cấu và chất lượng tổng thể của mọi dự án nhà ở. Việc thực hiện công tác này đúng quy chuẩn đảm bảo công trình tuân thủ tuyệt đối bản vẽ thiết kế, từ đó loại bỏ các rủi ro sai lệch cấu trúc và tranh chấp pháp lý trong suốt quá trình thi công.
Cùng Đại Hưng tìm hiểu chi tiết về trắc đạc trọng bài viết này nhé!
1. Trắc đạc trong xây dựng là gì?
Trắc đạc (hay trắc địa) công trình là bộ môn khoa học đo đạc, thu thập và xử lý các thông số không gian của mặt đất để định vị chính xác các hạng mục kiến trúc lên thửa đất. Trong lĩnh vực xây dựng dân dụng, công tác này chuyển đổi các thông số kỹ thuật từ bản vẽ thiết kế thành các mốc, điểm và hệ trục thực tế trên công trường.
Có 2 giai đoạn trắc đạc cơ bản trong một công trình:
-

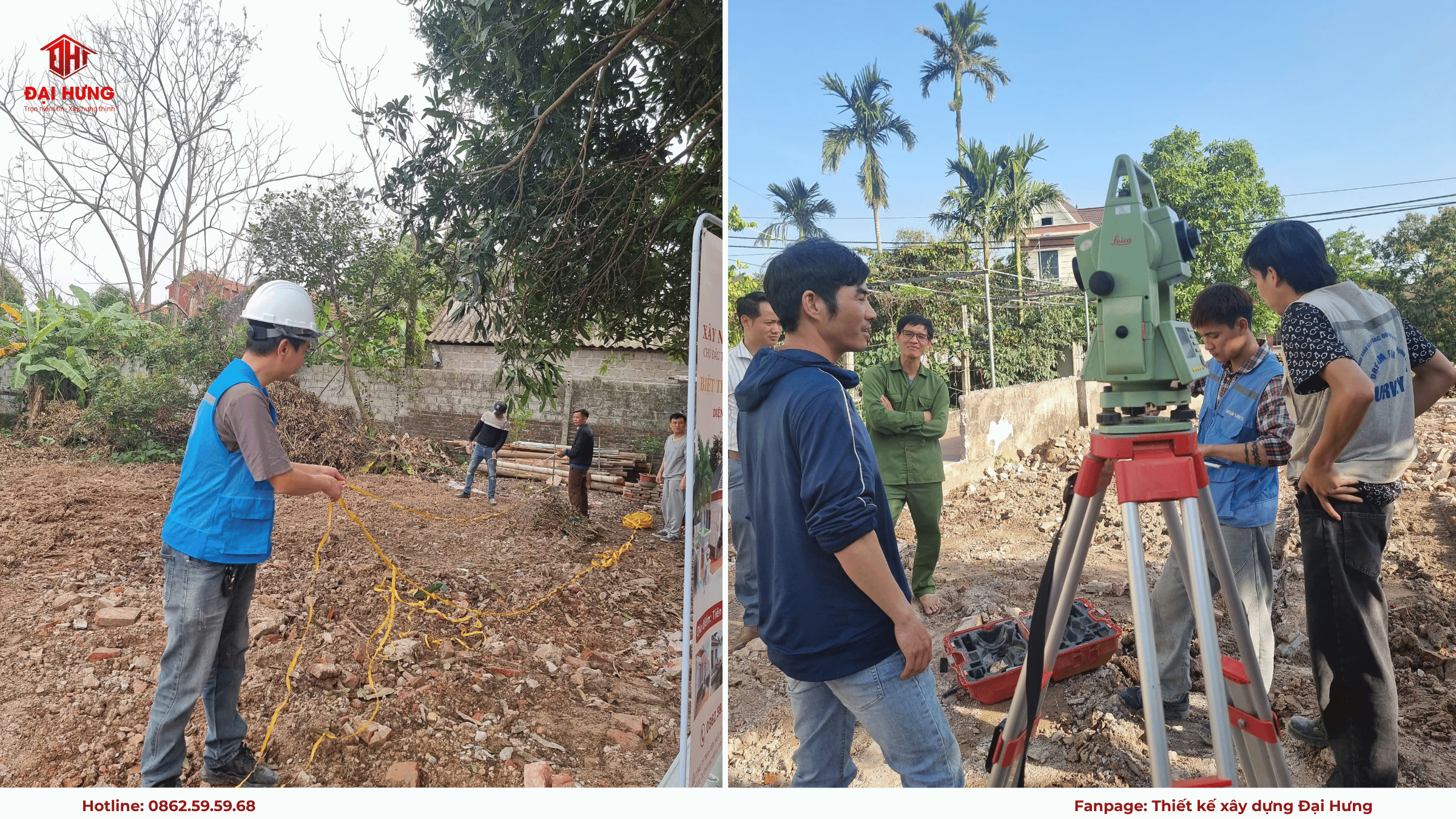

Khảo sát địa hình (trước khi xây dựng): Mục đích là đo đạc lập bản đồ địa hình, xác định cao độ, hiện trạng khu đất và các vật kiến trúc xung quanh để làm cơ sở dữ liệu nền cho kiến trúc sư thiết kế bản vẽ.
-
Trắc đạc thi công (trong quá trình xây dựng): Nhiệm vụ là chuyển tọa độ, kích thước từ bản vẽ ra khu đất thực tế để hướng dẫn thi công (đào móng, định vị cột) và liên tục kiểm tra sự dịch chuyển, sai số của cấu kiện thực tế so với thiết kế.

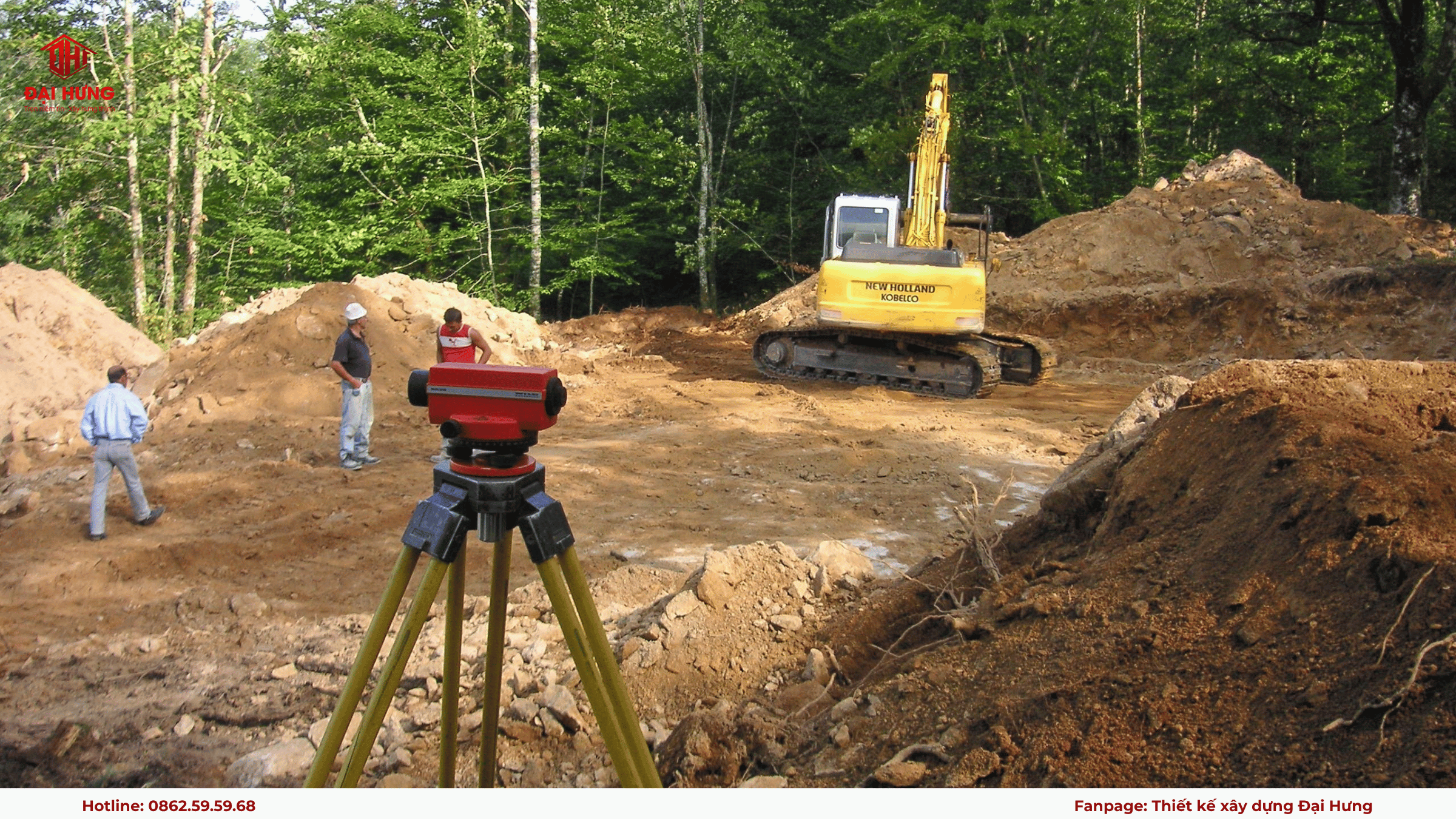

2. Vai trò của trắc đạc trong xây dựng
Công tác trắc đạc không thể thiếu trong các dự án nhà ở nhờ những giá trị kỹ thuật cốt lõi:
-
Đảm bảo tính pháp lý ranh giới: Xác định chuẩn xác mốc giới thửa đất theo sổ đỏ, ngăn chặn tình trạng thi công lấn chiếm sang bất động sản liền kề, tránh tranh chấp pháp lý.
-
Hiện thực hóa bản vẽ thiết kế: đưa ý đồ kiến trúc và kết cấu từ bản vẽ 2D/3D ra không gian thực, bảo đảm kích thước hình học của từng hạng mục như móng, dầm, sàn.
-
Kiểm soát chất lượng: Hỗ trợ giám sát độ thẳng đứng của hệ cột, độ thăng bằng của sàn và cao độ chuẩn của móng. Đảm bảo sai số nằm trong dung sai kỹ thuật cho phép giúp công trình chịu lực tốt.
-
Hỗ trợ công tác nghiệm thu: Cung cấp số liệu chính xác về tọa độ, kích thước của các hạng mục đã hoàn thành để lập bản vẽ, phục vụ công tác nghiệm thu và bàn giao đưa vào sử dụng.

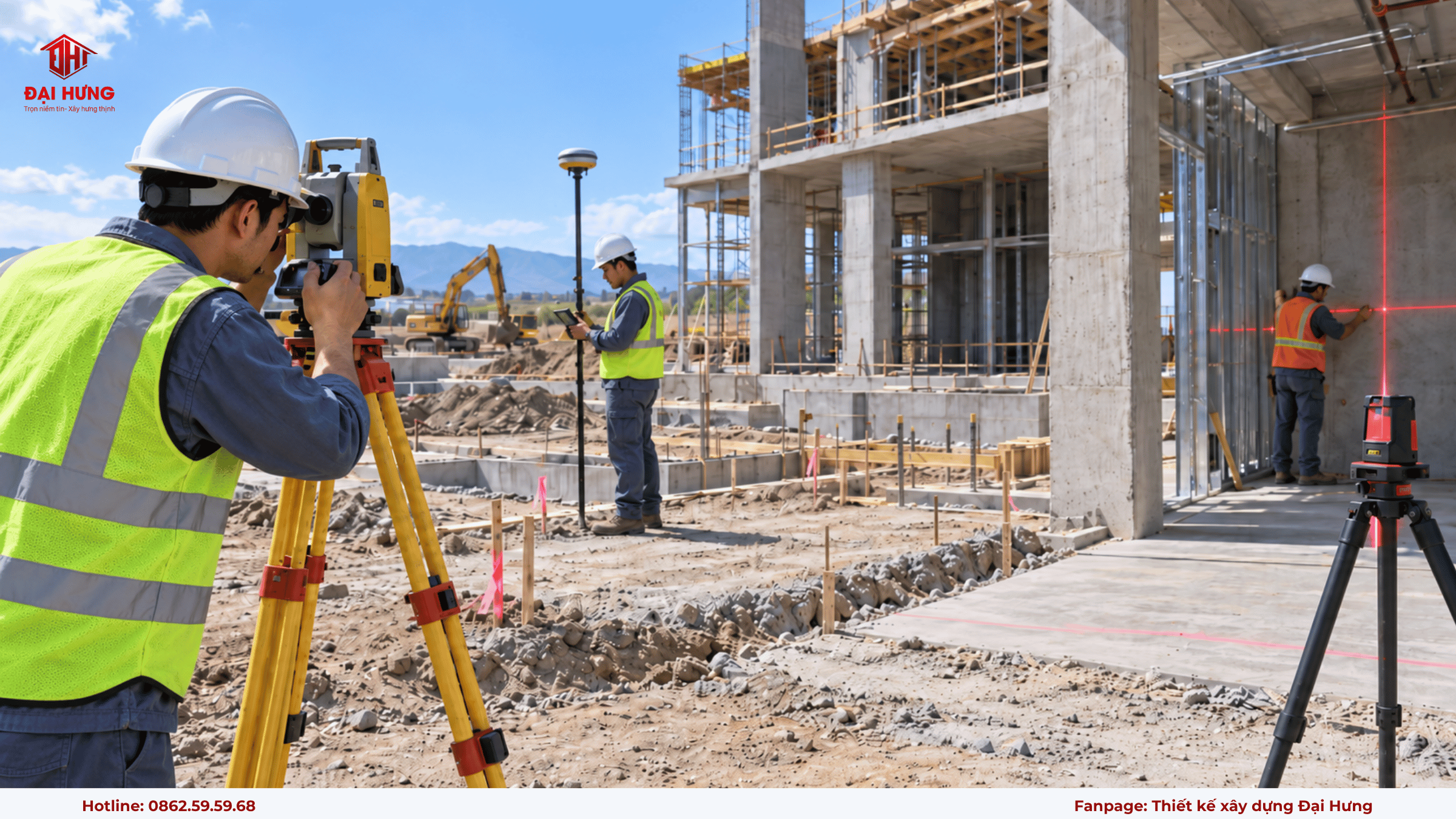

3. Các thiết bị trắc đạc phổ biến nhất hiện nay
| Tên thiết bị | Ứng dụng chính trong thi công xây dựng |
| Máy toàn đạc điện tử | Tích hợp hệ quang học và đo khoảng cách điện tử. Dùng để đo góc, đo khoảng cách, thiết lập hệ trục tọa độ và triển khai điểm từ bản vẽ ra thực địa. |
| Máy thủy bình | Chuyên dùng để đo chênh cao giữa các điểm trên mặt đất. Ứng dụng phổ biến trong san lấp mặt bằng, truyền cao độ móng, sàn và kiểm tra cao độ cốp pha. |
| Máy cân bằng Laser | Phát ra tia laser ngang và dọc để tạo các mặt phẳng chuẩn. Thường dùng trong xây thô, ốp lát gạch, lắp đặt cửa và thi công trần vách thạch cao. |
| Máy định vị GPS/RTK | Thu nhận tín hiệu vệ tinh để xác định tọa độ (X, Y, Z) theo hệ quy chiếu quốc gia. Dùng để đo đạc khảo sát và thiết lập các mốc khống chế cơ sở cho toàn dự án. |

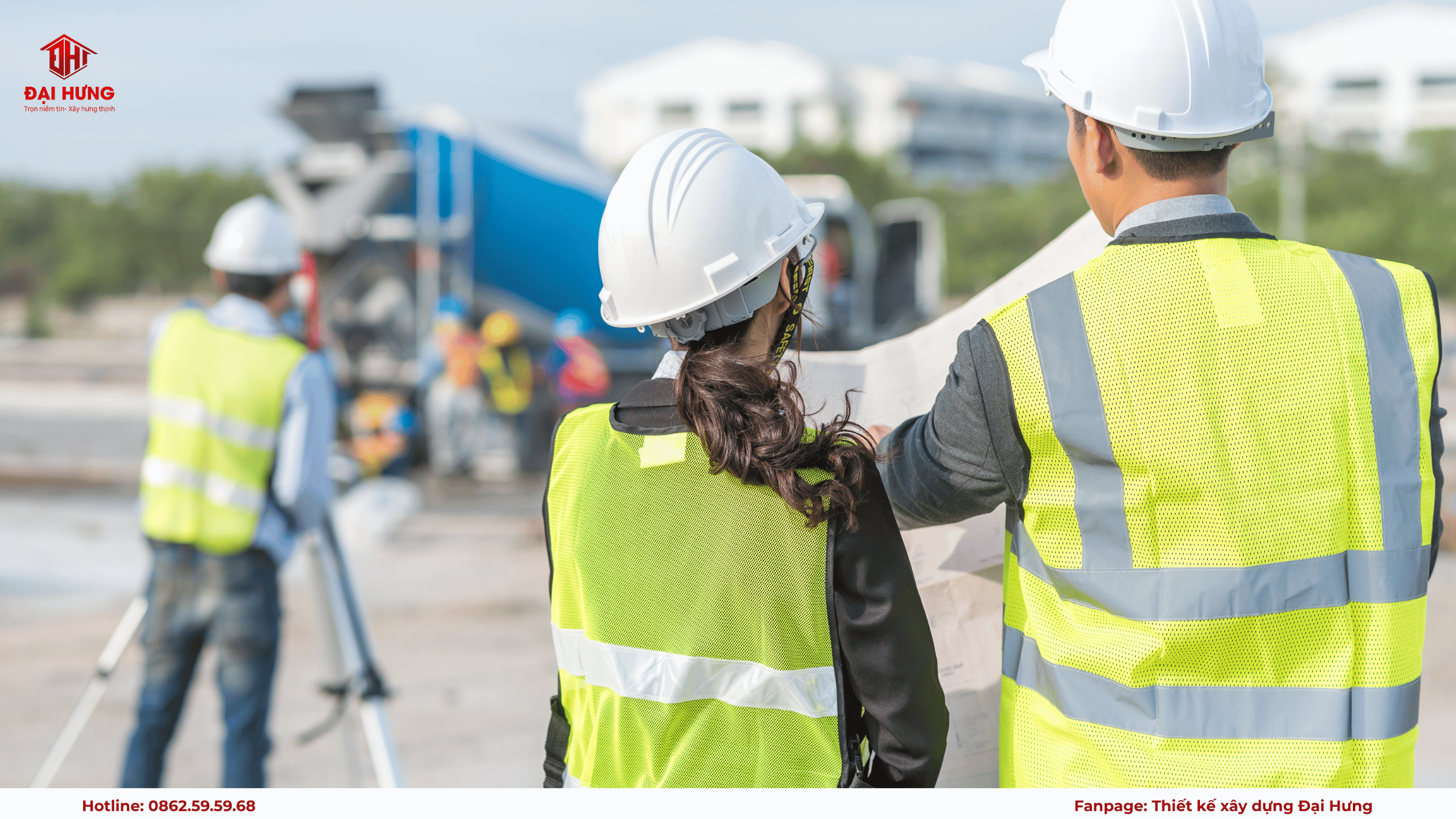

4. Quy trình kỹ thuậ trắc đạc trong xây dựng
- Bước 1: Tiếp nhận bàn giao và khảo sát
Kỹ sư nhận bàn giao các mốc tọa độ gốc và mốc cao độ từ chủ đầu tư. Việc đo đạc đối chứng và kiểm tra lại sự ổn định của các mốc này là bắt buộc trước khi triển khai công việc.
- Bước 2: Thiết lập lưới mốc đo đạc (lưới khống chế)
Từ các mốc gốc, bộ phận trắc đạc thiết lập một hệ thống lưới điểm khống chế bao quanh hoặc nằm bên trong ranh giới xây dựng, đây là hệ quy chiếu nội bộ để triển khai mọi điểm chi tiết sau này, đảm bảo tính thống nhất về tọa độ.
- Bước 3: Đo đạc chi tiết và định vị (giác móng, định vị trục, cắm mốc)
Kỹ sư sử dụng máy toàn đạc điện tử tiến hành giác móng, xác định các trục cơ sở (trục X, trục Y), cắm mốc ranh giới, định vị tâm móng và tâm cột.
- Bước 4: Kiểm tra thường xuyên trong quá trình đổ bê tông, xây thô
Trong quá trình thi công kỹ sư liên tục dùng máy thủy bình và máy laser để kiểm tra cao độ, độ thăng bằng của sàn và độ thẳng đứng của cột. Nếu phát hiện sai số vượt quá dung sai, phải điều chỉnh ngay.
- Bước 5: Đo đạc dữ liệu thực tế và lập báo cáo
Sau khi hoàn thành từng giai đoạn bộ phận trắc đạc đo đạc lại hiện trạng thực tế. Sau đó đối chiếu với thiết kế ban đầu để xuất bản vẽ hoàn công, minh chứng cho chất lượng kết cấu công trình.
Công tác trắc đạc trong xây dựng là yếu tố then chốt tạo nên một công trình an toàn, vững chắc và đúng bản vẽ. Từ quy trình định vị móng cơ bản đến việc kiểm soát hệ trục không gian, mọi khâu đều đòi hỏi chuyên môn kỹ thuật cao và sự can thiệp của thiết bị hiện đại.
