Trong xây dựng, móng là phần không thể thiếu để đảm bảo sự ổn định và bền vững của công trình. Và móng băng là một trong những loại móng phổ biến hiện nay, đặc biệt trong nhà dân dụng.
Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về kết cấu móng băng, cấu tạo chi tiết, ưu nhược điểm cũng như những ứng dụng thực tế trong thi công.
1. Móng băng là gì?
Móng băng là loại móng nông, có dạng dải dài, thường được bố trí chạy liên tục dưới các tường hoặc cột chịu lực. Loại móng này giúp phân bổ tải trọng từ công trình xuống nền đất một cách đều đặn.
Dựa vào cách bố trí, móng băng được chia thành hai loại chính:
- Móng băng đơn (móng băng 1 phương): Dải móng chạy theo một hướng, thường dưới tường chịu lực chính.
- Móng băng giao nhau (móng băng 2 phương): Dải móng bố trí theo hình ô lưới, giao nhau tại các điểm cột – thích hợp cho nhà có kết cấu khung.
Móng băng thường được sử dụng cho nhà từ 1–3 tầng hoặc các công trình trên nền đất có độ ổn định tương đối.
2. Kết cấu móng băng gồm những gì?
2.1. Bê tông lót móng
Đây là lớp bê tông đá 4×6 mác 100 nằm phí dưới đáy móng. Độ dày trung bình từ 8 – 10 cm, có nhiệm vụ:
- Tạo mặt phẳng sạch để thi công cốt thép
- Tránh bê tông móng tiếp xúc trực tiếp với đất
- Hạn chế thấm ngược và bảo vệ lớp thép phía trên
2.2. Bản móng (bản bê tông)
Bản móng là phần bản bê tông nằm dưới cùng của móng băng, được thiết kế thao dạng bản kê, làm việc chủ yếu chịu uốn. Có chiều rộng lớn hơn dầm móng giúp phân tán tải trọng từ dầm móng xuống nền đất.
Thông số thường thấy:
- Chiều dày: 200 – 300mm
- Chiều rộng: 600 – 1000mm (tuỳ tải trọng, số tầng và điều kiện đất)
2.3. Dầm móng (dầm giằng, đà kiềng móng)
Dầm móng chạy dọc theo bản móng, là phần quan trọng nhất của móng băng giúp liên kết các điểm chịu lực, chống lún lệch và phân phối tải trọng đều hơn.
Dầm móng làm nhiệm vụ: chống xoay nghiên chân cột, kết nối các móng lại thành một khối thống nhất và tăng cứng hệ cấu, hạn chế lún chênh lệch.
Thông số thường gặp:
- Chiều rộng dầm: 200 – 300 mm
- Chiều cao dầm: 400 – 600 mm
2.4. Cốt thép móng băng
Cốt thép đúng kỹ thuật giúp móng băng tránh nứt, võng và đảm bảo tuổi thọ công trình. Cốt thép được bố trí theo đúng bản vẽ kết cấu, thường gồm:
- Thép dọc chịu lực: D16 -D22
- Thép đai: D6 – D8, khoảng cách 15 – 20 cm
- Thép tăng cường tại vùng mô men lớn
2.5. Chiều sâu chôn móng
Chiều sâu móng băng thường từ 1,2 – 1,8m tuỳ địa chất và quy mô nhà. Ở các khu vực đất yếu, chiều sâu móng có thể tăng hoặc chuyển đổi sang móng cọc.
Tùy vào điều kiện địa chất và tải trọng công trình, kỹ sư sẽ thiết kế kích thước móng và mật độ thép phù hợp.
3. Các loại móng băng phổ biến
Trong thực tế thi công, móng băng thường được chia thành 3 nhóm chính:
- Móng băng 1 phương: Chạy theo một trục duy nhất, thường nằm dưới tường chịu lực. Phù hợp nhà cấp 4, nhà nhỏ, tải trọng nhẹ.
- Móng băng 2 phương: Chạy theo cả 2 phương vuông góc, liên kết các hàng cột. Phù hợp nhà 2 – 3 tầng hoặc nhà có bố trí nhiều cột chịu lực.
- Móng băng giao thoa: Các dải móng giao nhau thành hình ô bàn cờ. Tính ổn định cực cao, thường dùng cho biệt thự hoặc nhà có tầng hầm nông.
4. Ưu điểm của kết cấu móng băng
Kết cấu móng băng có nhiều ưu điểm khiến nó được sử dụng rộng rãi:
- Phân bổ tải trọng đều: Giúp công trình ổn định, hạn chế sụt lún cục bộ.
- Thi công đơn giản: So với móng cọc hay móng bè, móng băng có quy trình thi công dễ quản lý và tiết kiệm thời gian.
- Chi phí hợp lý: Thường rẻ hơn so với các loại móng sâu như cọc ép hoặc khoan nhồi.
- Phù hợp nhiều loại công trình: Đặc biệt là nhà dân, biệt thự nhỏ và công trình công cộng quy mô vừa.
- Dễ quản lý chất lượng: Tất cả quy trình thi công đều dễ giám sát: đào móng – đặt thép – đổ bê tông
5. Nhược điểm của kết cấu móng băng
Dù có nhiều ưu điểm, móng băng cũng tồn tại một số hạn chế như:
- Không phù hợp với đất yếu: Trên nền đất yếu, móng băng dễ bị lún không đều, gây nứt công trình.
- Dễ lún lệch nếu khảo sát địa chất kém: Nhiều nhà dân tự xây thường bỏ qua bước khảo sát địa chất nên dễ dẫn đến lún cục bộ.
- Diện tích đào đắp lớn: Đặc biệt là móng băng giao nhau, yêu cầu nhiều nhân công và thời gian.
- Cần thi công chính xác: Bố trí sai thép hoặc đổ bê tông không đúng kỹ thuật dễ gây nứt móng, giảm tuổi thọ công trình.
6. Ứng dụng thực tế của móng băng trong xây dựng
Hiện nay, móng băng được ứng dụng rộng rãi trong các loại công trình như:
- Nhà phố, nhà cấp 4, nhà 2–3 tầng: Phổ biến tại khu vực thành thị và nông thôn nhờ tải trọng vừa phải và nền đất khu dân cư tương đối ổn định.
- Biệt thự quy mô vừa (1 – 2 tầng): Thiết kế đẹp, có sân vườn, phù hợp với kết cấu móng băng 2 phương hoặc giao thoa.
- Trường học, nhà xưởng nhỏ: Nơi cần thi công nhanh và tiết kiệm chi phí.
- Nhà liền kề trong khu đô thị: Móng băng phù hợp với nền đất đã được cải tạo, san lấp ổn định.
7. Một số lưu ý khi thiết kế và thi công móng băng
Để đảm bảo chất lượng công trình, cần lưu ý các điểm sau:

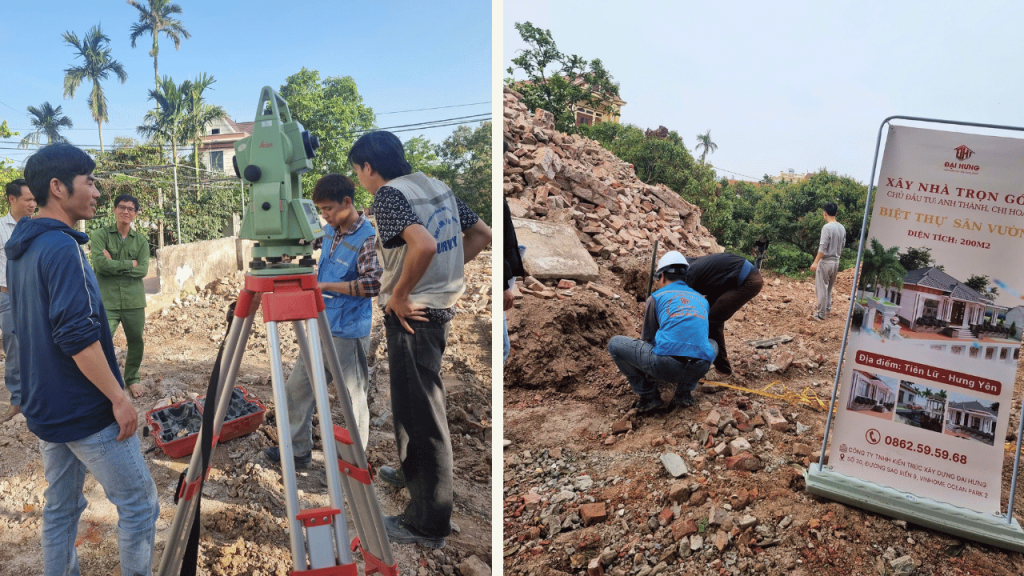

- Khảo sát địa chất đầy đủ: Đây là bước đầu tiên và quan trọng nhất trước khi chọn phương án móng để xác định mực nước ngầm, độ chặt của đất và sức chịu tải nền đất
- Thiết kế móng theo tiêu chuẩn kỹ thuật: Tuyệt đối không thay đổi kích thước móng, dầm, chủng loại thép và số lượng thép chịu lực.
- Thi công đúng quy trình: Bố trí thép đúng vị trí, đổ bê tông liền mạch, tránh rỗ hoặc lạnh mối nối.
- Giám sát chặt chẽ trong quá trình thi công: Đảm bảo thi công đúng thiết kế và kịp thời xử lý các phát sinh. Phải kiểm tra khoảng cách bố trí thép, lớp bảo vệ và độ sạch của thép.
- Bảo dưỡng bê tông đầy đủ: bê tông cần được tưới nước giữ ẩm ít nhất 7 ngày liên tục để đạt cường độ tốt nhất.
Kết cấu móng băng là giải pháp tối ưu cho hầu hết công trình nhà phố và biệt thự dân dụng nhờ chi phí hợp lý, độ ổn định cao và quy trình thi công đơn giản. Tuy nhiên, để tránh lún lệch và đảm bảo tuổi thọ công trình, chủ đầu tư cần khảo sát địa chất, thiết kế đúng tiêu chuẩn và lựa chọn đơn vị thi công uy tín.
